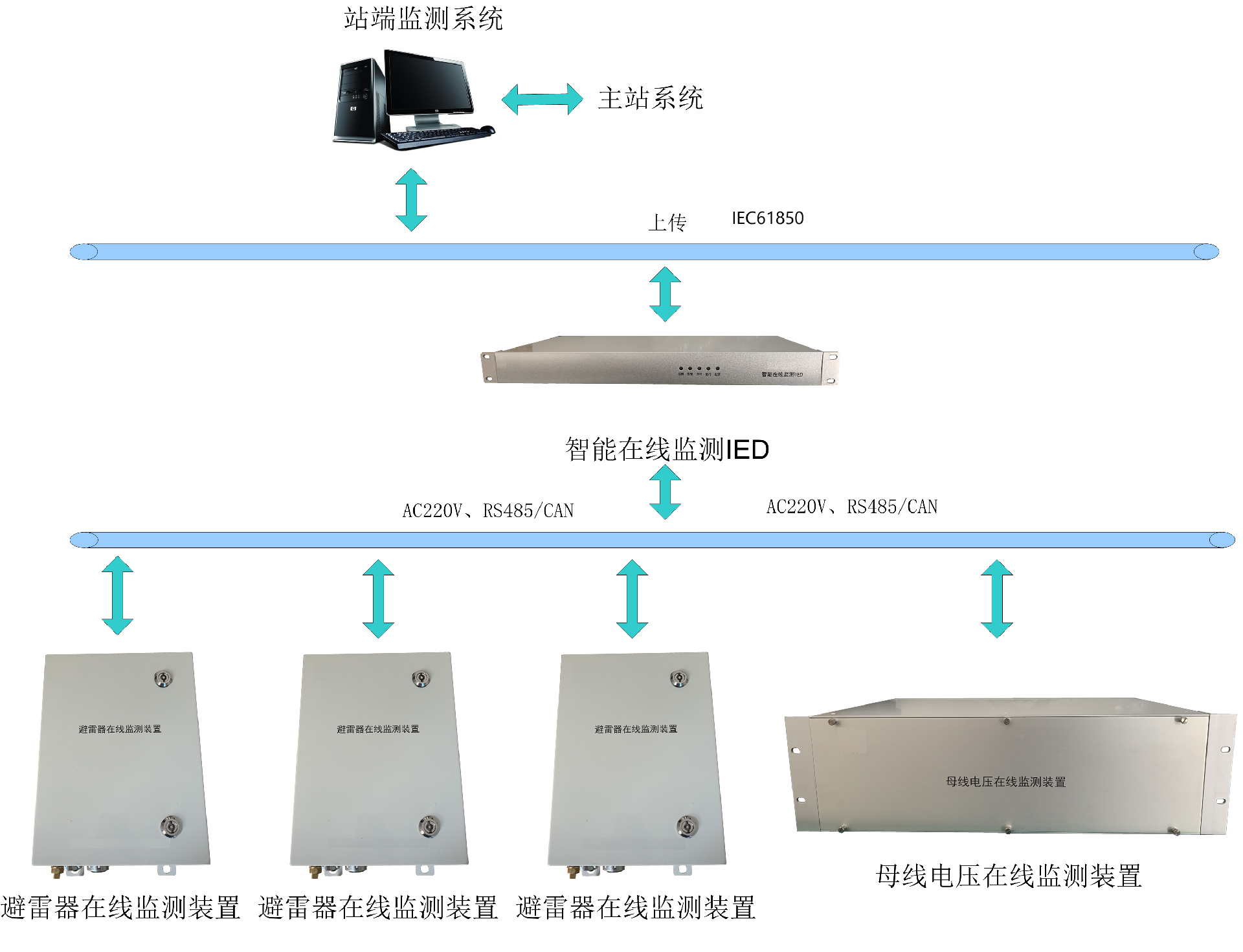

系統架構圖：

系統特點：

采用高精度有源零磁通穿心式互感器，根據被測電流大小自動選擇放大倍數，實現高精度測量

采用動態相量補償算法，實現高精度測量信號分析

采用數字濾波算法，摒除模擬濾波器帶來的“零漂問題”

采用分布式測量結構，即就地測量、數字傳輸

可帶電安裝，即不需要主設備停電安裝，方便、快捷的接入系統

系統主要功能：

1、采集避雷器裝置的泄露電流及參考電壓，計算避雷器泄露電流基波及3、5、7、9次諧波，統計雷擊次數及雷擊時間等。

2、采集PT單元母線電壓及參考電壓，計算母線電壓基波及3、5、7、9次諧波。

3、CAN或485網絡通信

4、實時時鐘：每個裝置都具備實時時鐘的功能

5、溫濕度采集控制：采用高精度溫濕度傳感器，可以實時采集裝置內部溫濕度。

6、IEC61850通信
